一、注意事项及警告

1、严禁未读说明书人员操作吊装作业。

2、作业前应详细观察作业场地，在摆臂运动半径内不应有任何障碍物。

3、起吊时任何人不行进入摆臂运动半径内。

4、当车辆停在大于12%的坡度上作业时必须用垫块止动车轮。

5、液压系统压力调节严禁超过说明书规定值；系统检修后须由有经验人员在液压试验台按验台按要求调定后方可装车。

6、只有当支腿确认支撑在车辆在车辆后才能进行起吊重物作业，否则将会发生不可预料的危险！

7、必须严格遵守操作规程，操作时如发现机构运动有异常应立即停止工作，及时查明原因，排除故障后再继续工作。

二、操作规程

1、作业前观察作业场地是否合乎要求。

2、停车后按紧驻车制动器，用手油门控制油泵转速。

3、按指示牌标识先将支腿油缸支撑于地面，确认后方可操纵摆臂作起重，倾卸等作业。

4、作业完成后如料斗运输，须确认以下程序：

a、料斗吊链处于松弛状态；

b、料斗与摆臂架插入了定位锁销；

c、支腿油罐回复到原始位置，并插入了定位锁销。

d、车轮下止发动垫块已被拿掉。

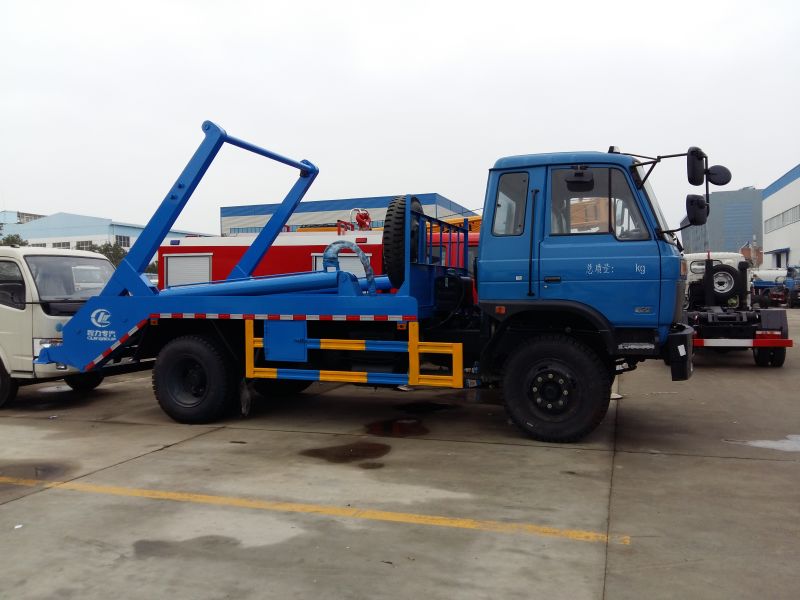

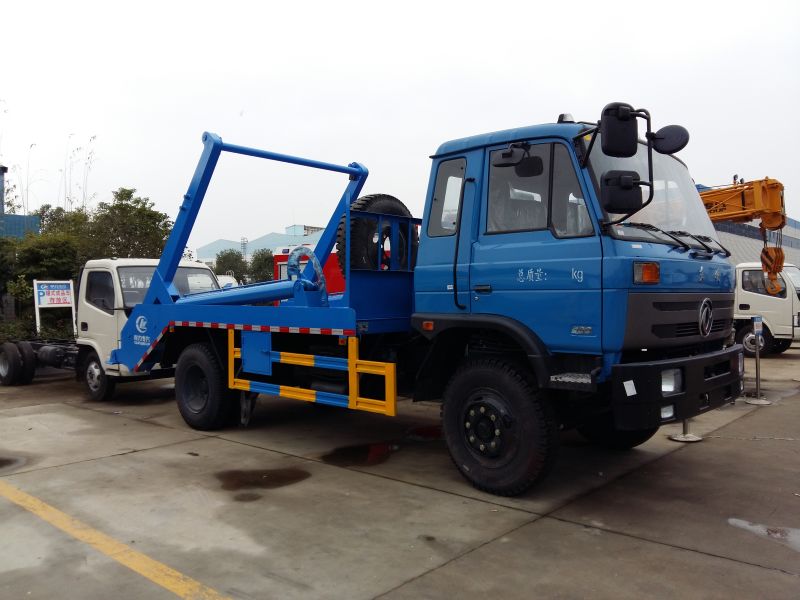

三、自卸机构

起重臂半径（mm）                                   2500

起重臂摆角（度）                                     145

运输状态时起重臂与水平线夹角（度）          145

四、液压系统

液压泵                                                    CB46-右旋

油泵经济转速（r/min）                              1500-1800

液压系统额证压力（Mpa）                          16

换向阀                                                     ZFS-L120-YT-1型

多路换向阀

单向平衡阀                                               PSY-25

液压油油箱容积（L)                                   40

起重臂液压缸型式                                      双作用单杆活塞

液压缸直径（mm）                                    100

液压缸行程（mm）                                    1600

活塞直直径（mm）                                    50

支腿液压缸型式

液压缸直径（mm）                                    100

液压缸行程（mm）                                    250
